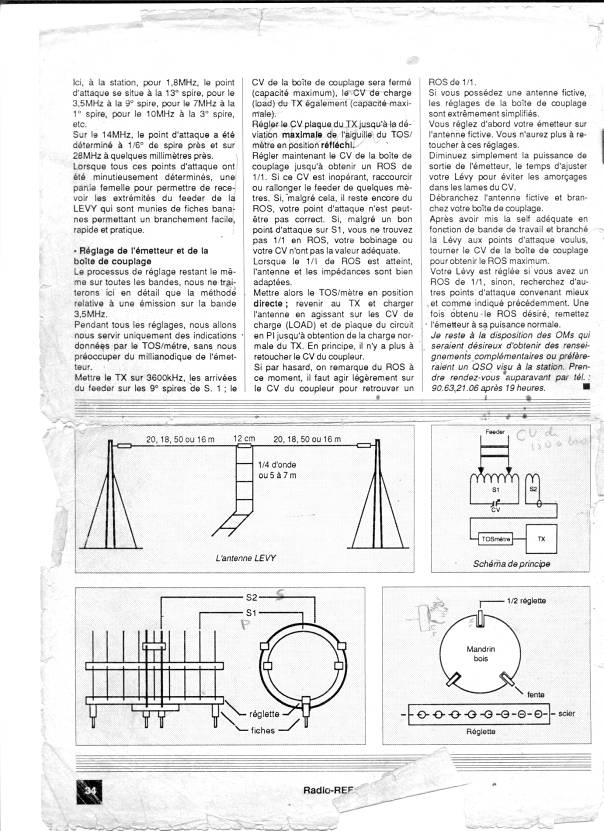

ANTENNE LEVY ET BOITE D’ACCORD

   Introduction, en réponse (très personnelle) a un SWL sur son aérien



   La G5RV c’est une bonne filaire très populaire mais ce n’est pas l’aérien que je préfère

   Au départ elle me semble être prévue pour fonctionner vers 14 MHz



   C'est surtout la manière dont on la couple qui me "chiffonne"

   j'ai quelques difficultés a comprendre son fonctionnement certainement

   D'autre la trouve fabuleuse à tester     http://www.f6ddr.fr/g5rv.htm  ou

   http://f6css.free.fr/download/g5rv_mband.pdf



   Pour l'écoute une long fil suffit , ou sur le site websdr.utwente.nl ou encore: radio

 f5zv/RADIO

   Si l'on veux une antenne toute bande, je suggère une Levy, ou une loop (delta, carré ou autre..)

   Plus facile a comprendre car en portion d'onde 1/2 /1/4  pour les bandes RA (sur les harmoniques pairs)

   La longueur d’une Lévy n’est pas critique , mais il est toujours souhaitable de la faire fonctionner

   sur la fréquence la plus basse que l’on utilise.

   Pour  le 80m (ou 90 m à 3.460MHz),si l’on fait un calcul sommaire 300/3.46

   Nous obtenons 86.7 m (vitesse de la lumière/f en Mhz) tout ça c’est théorique et dans le vide

   Qui plus est, la ligne d'alimentation fait partie de l'antenne qu'on le veuille ou non

  Transmissions-radio

Toute la radio par F5ZV

Vous pouvez aussi utiliser cette antenne !

En  réalité, il faut tenir compte



 a) De la nature du conducteur

    (Fer, cuivre, alu) le meilleur pour la HF c’est le cuivre recouvert d’argent(ou l'or ?).

    La HF ne circule que sur la surface du conducteur, on appelle cela l’effet de peau.

    On prend donc du cuivre pour le QSJ. (100 m de 2.5 A =15 €)

    Facteur de vélocité 0.98 (c’est le coeff k  à appliquer car la vitesse change nous ne sommes

    plus dans le vide d'ou l'importance du choix du conducteur.)

Impressionnant !!

b) De la section

     cela va déterminer :

      La résistance pure R = (Ro x L)/s c’est connu des électriciens

      La capacité de l’aérien dans l’air

      La bande passante

c) Du rapport section/longueur

    pas très critique pour les fréquence basses (a partir de l’UHF)

d) De la hauteur (image réfléchie de l’onde) et le la nature du sol

   C’est pour ça que ça marche du tonnerre sur la mer l’eau salée est très conductrice

   et pas bien dans le désert

   La hauteur influe sur l'angle de rayonnement ,de la réfection sur les couches atmosphériques donc de la

   distance parcourue

Sites traitant de la propagation

  F4FJP La propagation HF

Wikipedia Atmosphère terrestre

Tvconnect.web.info

e) Il y a d’autres facteurs qui influent, par exemple la capacité dans l’air, les effets de bout... etc.



   Pour résumer l’aérien taillé en ¼ d’onde à 3.460 par exemple doit faire en théorie

   86.70m x 0.98 /4 ,soit  21.20 m





  Nous prendront un peu plus ce qui permettra de la régler en repliant les bouts sur eux-mêmes.

  Nota .Le calcul est le identique pour les loop.

  carré lambda/4 avec z~125 ohm ,Triangle/3 etc.

  par contre la forme modifiera l'impédance ce ne sera plus un dipôle.



 On se demande parfois avec toutes ces contraintes pourquoi ça marche !



 Conclusions


Antenne  2x21 m en dipôle  ~ 73 ohm    symétrique
 échelle a grenouille ~ 600 ohm symétrique
TX          50 ohm   asymétrique.

   Ce n'est toujours pas bon, il faut une boite de couplage qui  permettre à la fois,

   d’accorder l’impédance et le passage de symétrique à asymétrique.



  Sur le net il existe une « flopée » de boite d'accord

  Celle du commerce ne sont pas toujours adaptées.

  Une made  OM  correspondra a l'aérien ,et uniquement a celui là.

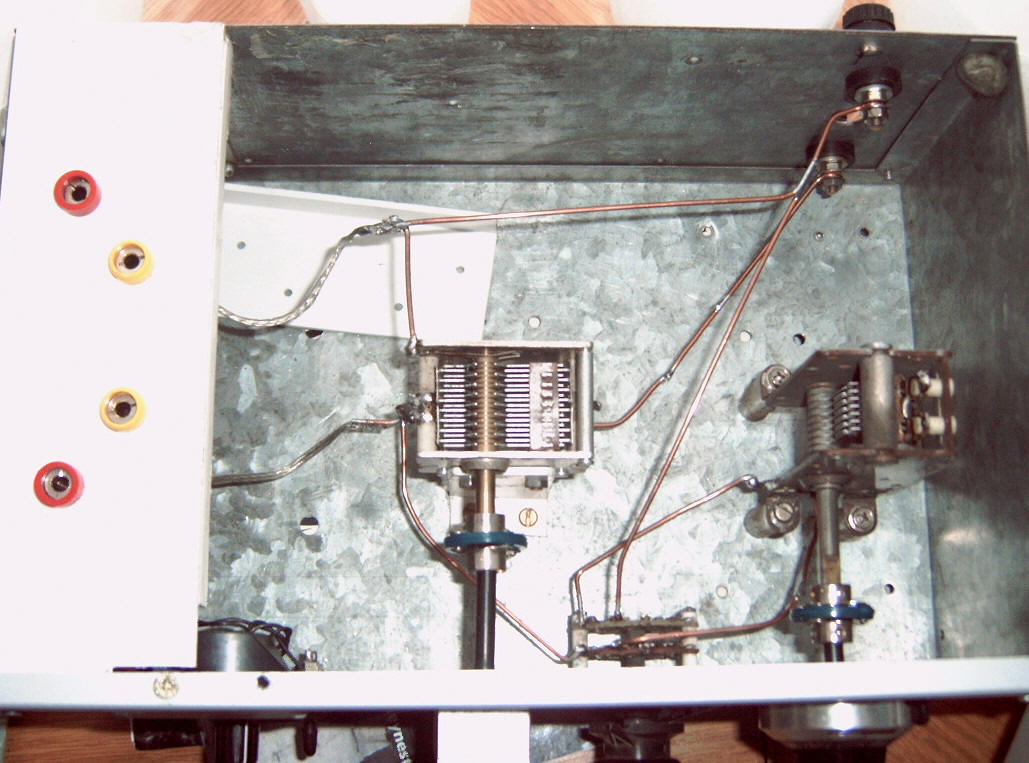

 La plus simple à construire est la boite coupleurF3LG qui a fait ses preuves.

  Un ou deux CV de 300 Pf avec un écartement de l’ordre de 1 à 2 mm pour 100 W Hf et suffisant.

  (On les met en série pour avoir 600 Pf)

  Pour le câblage c’est de la plomberie. Il faut que les fils soient de section suffisante (2.5 carré).

  Suffisamment aérés dans la boite, le plus court possible.



  C’est très rustique mais cela fonctionne parfaitement.

  Les CV doivent être isolés du châssis.

  Le commutateur de bon isolement permet de mettre en série les  deux CV de 300 Pf

  Avec cette boite de couplage, On peu trafiqué avec plus de 100 watts sans problèmes.

  les selfs pourront servir éventuellement sur une autre boite.

 Il faut faire attention aux cv car on aurait tendance à vouloir mettre un 500 Pf mais la capacité   résiduelle nous gênera sur les  fréquences plus hautes.

Les cv font 20-250 30-300 -40 400 50-500 Pf en général et 50 pf a 26 Mhz avec en  plus la capacité du câblage c’est déjà beaucoup ,le Cv ne règle plus rien.

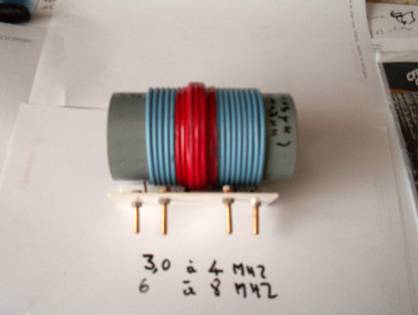

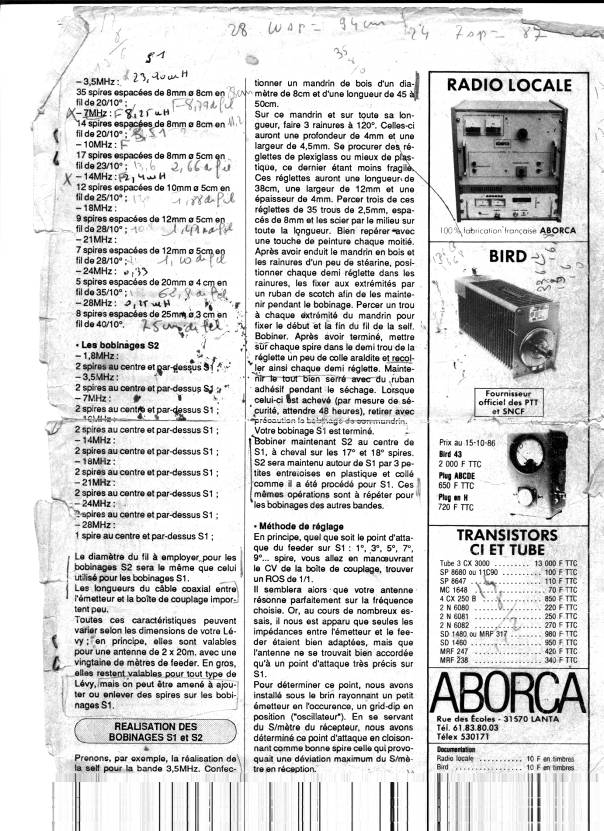

Les selfs























       80 et 40 m  30/6 tours D=60

                                                           20 m de 13.5 à 14.7 Mhz

                                                 et 11 m   de 26.5 à 30 Mhz  6/3 tours D=4

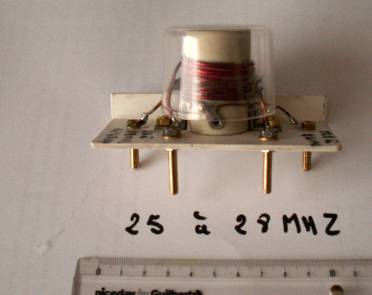

     25 à 28 MHz    6/ 1 1/2 tours D=28 mm

    Cette dernière est très critiques , au dixième de tour ,faire des essais

Antennes diverses

Boites d accord par f5ad_

Cliquez pour agrandir l'image

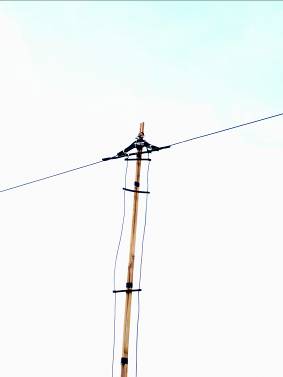

Le branchement au centre

 un porte manteau en plastique

Le support c’est un bambou de 10 m

      Tous les branchements soumis

 aux intempéries seront recouvert de graisse   au silicone pour éviter l’oxydation

L'aérien doit être tendu mais pas trop ,risque de rupture

et d'allongement.

Si il est accroché dans les arbres il faut que cela reste souple

sinon ça casse. (Le Chêne et le roseau .La Fontaine un OM du 02)



 Solutions

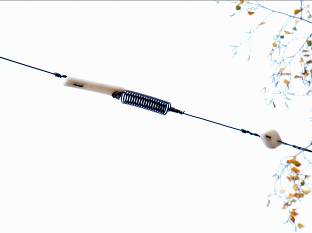

Sandow, ressort, chambre à aire découpé, contre poids

Tout est bon dans le cochon .



J’utilise des ressorts  qui servent à suspendre les cuves de machine à laver.

Il y en 4 par machine ,le réparateur du coin , la casse du coin ou les poubelles extra sont de bonnes sources d'approvisionnement.

Pour le réglage c’est bien d’avoir des poulies pour monter et descendre l’aérien pour des réglages éventuels.

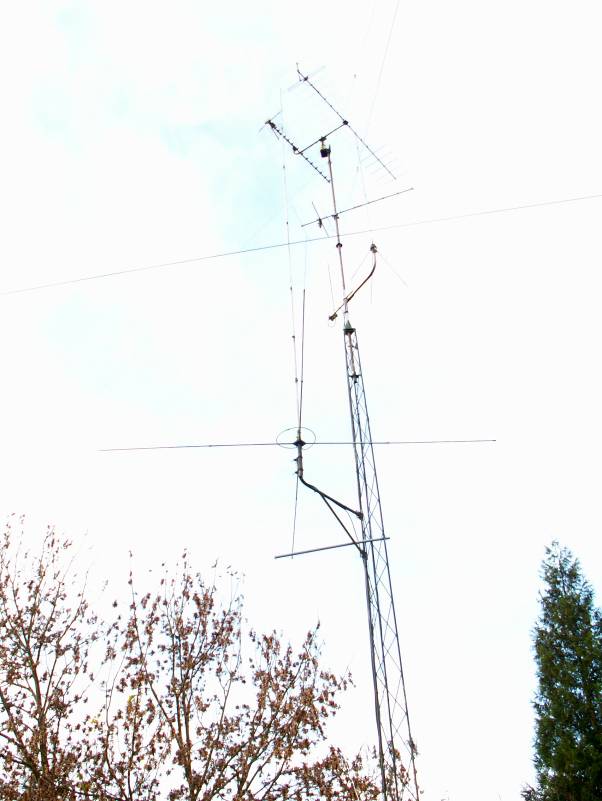

Un pylône à 20 m du sol avec d’autres antennes.

 Il faut que je modifie ,au bon temps la tête pour mettre une directive .

 Projet dans les cartons.

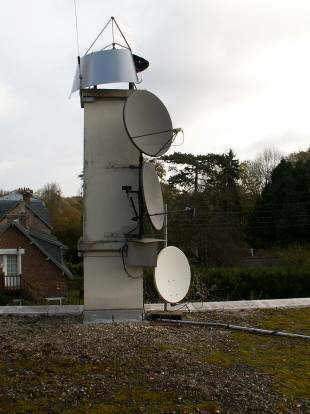

Autres antennes motorisées satellites



Moteur d'essuie glace de CX avec vis sans fin pour moteur d'azimut



En rotation moteur de régulation vanne trois voies de chauffage central



Recopie des position a l'intérieur du QRA



Sur le toit depuis plus de 15 ans

Dernière réalisation :



Coupleur a self commuté mais c’est moins bon que le F3LG dans les bandes hautes (a cause du couplage)





















En projet une filaire de 87 m en forme de losange .(autres formes impossibles )

Les points d’ancrage sont réalisées, il reste à tendre les ficelles.

Je pense améliorer mon écoute sur la bandes 160 m , je ne peux pas faire plus long.



Cliquez pour agrandir

       Pour un début il y a de quoi s’amuser et passer quelques heures de bonnes bidouilles





Coupleur Mac Coy réalisation de l'OM Jean



Cliquez pour agrandir l'image



Éditeur : Dany | Scanner... | Photographies  perso de mes constructions | Photographies :Daniel, Jean (C) Décembre 2009

Remerciements a :   F5ZV ,  F4FJP ,  F5AD  ,f6ddr, f6css ainsi  les autres OM qui partagent  leurs connaissances sur le net
